介绍

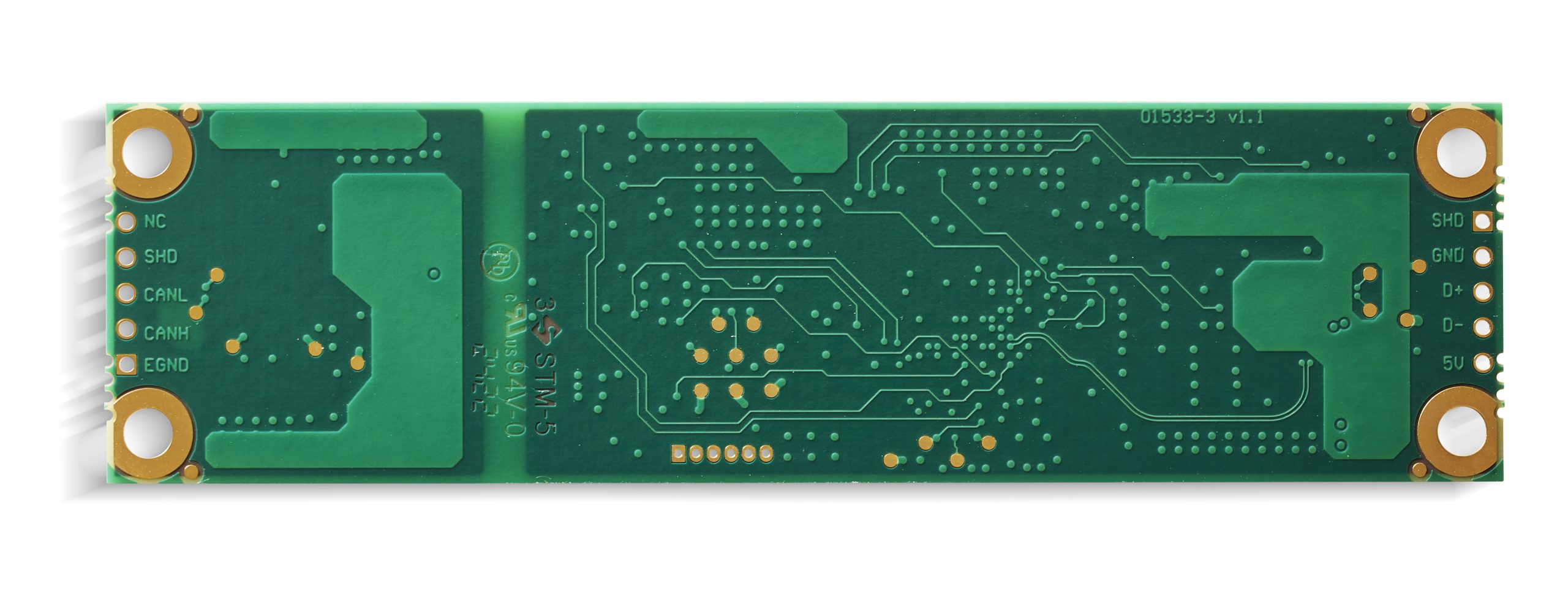

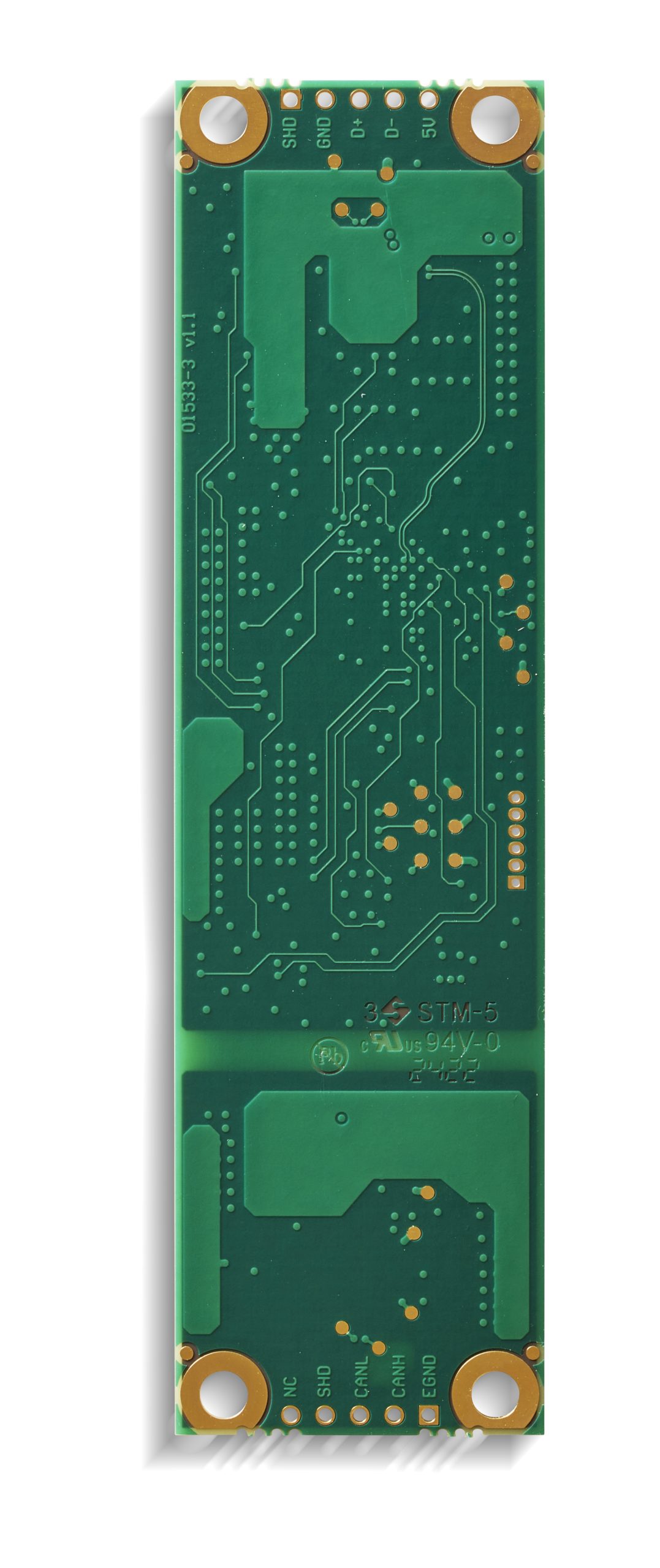

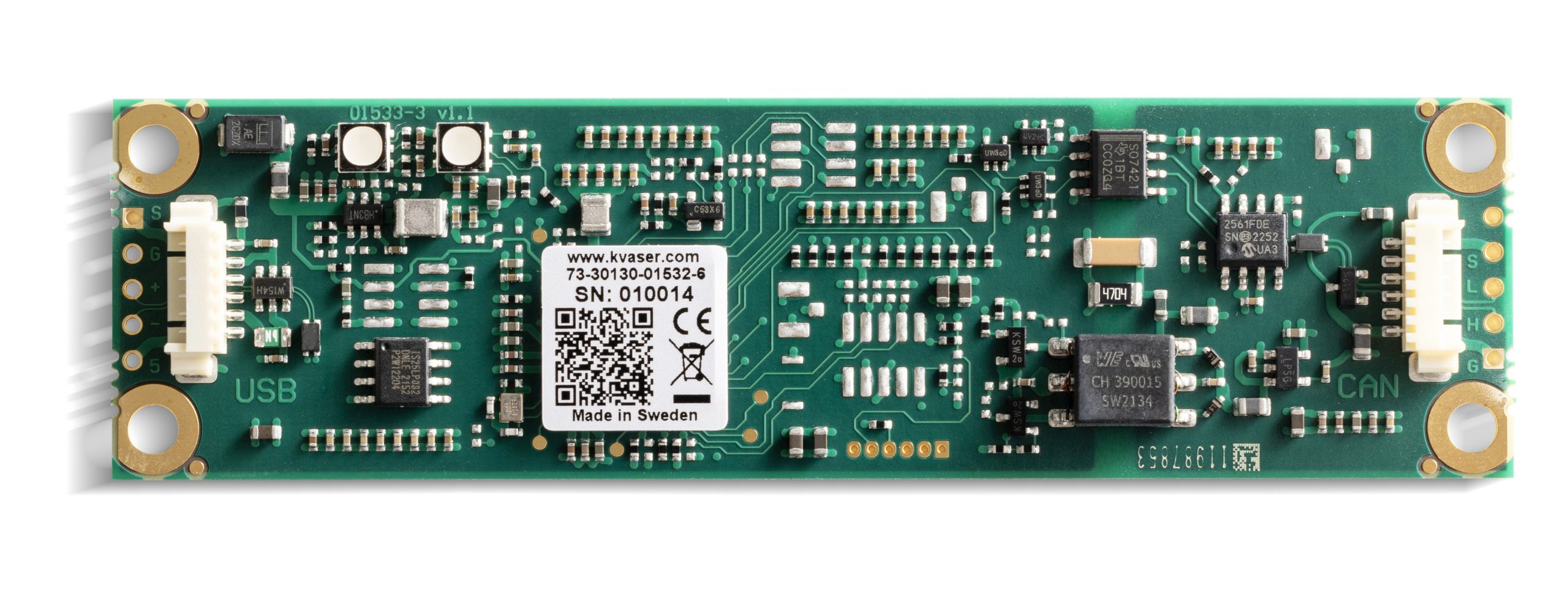

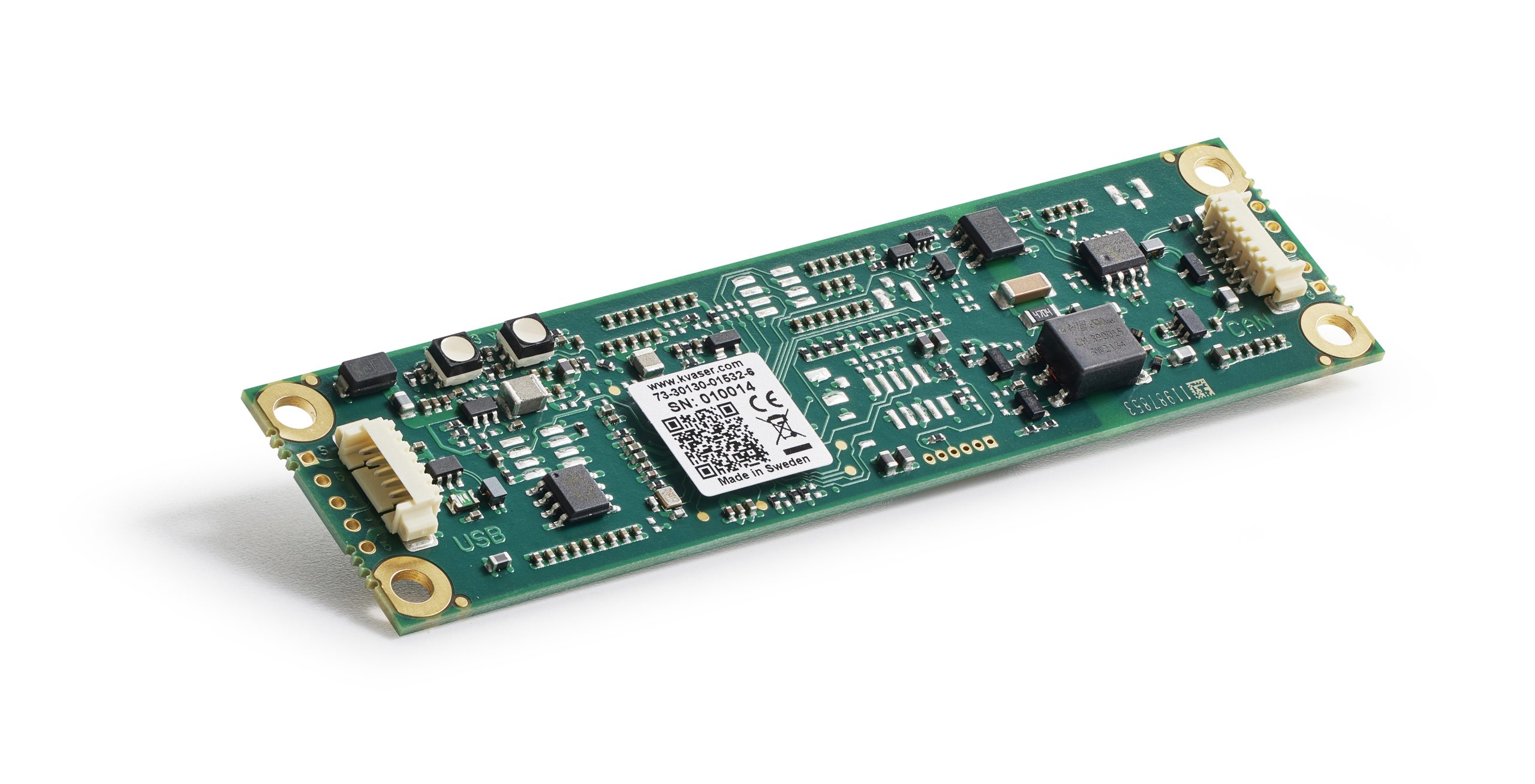

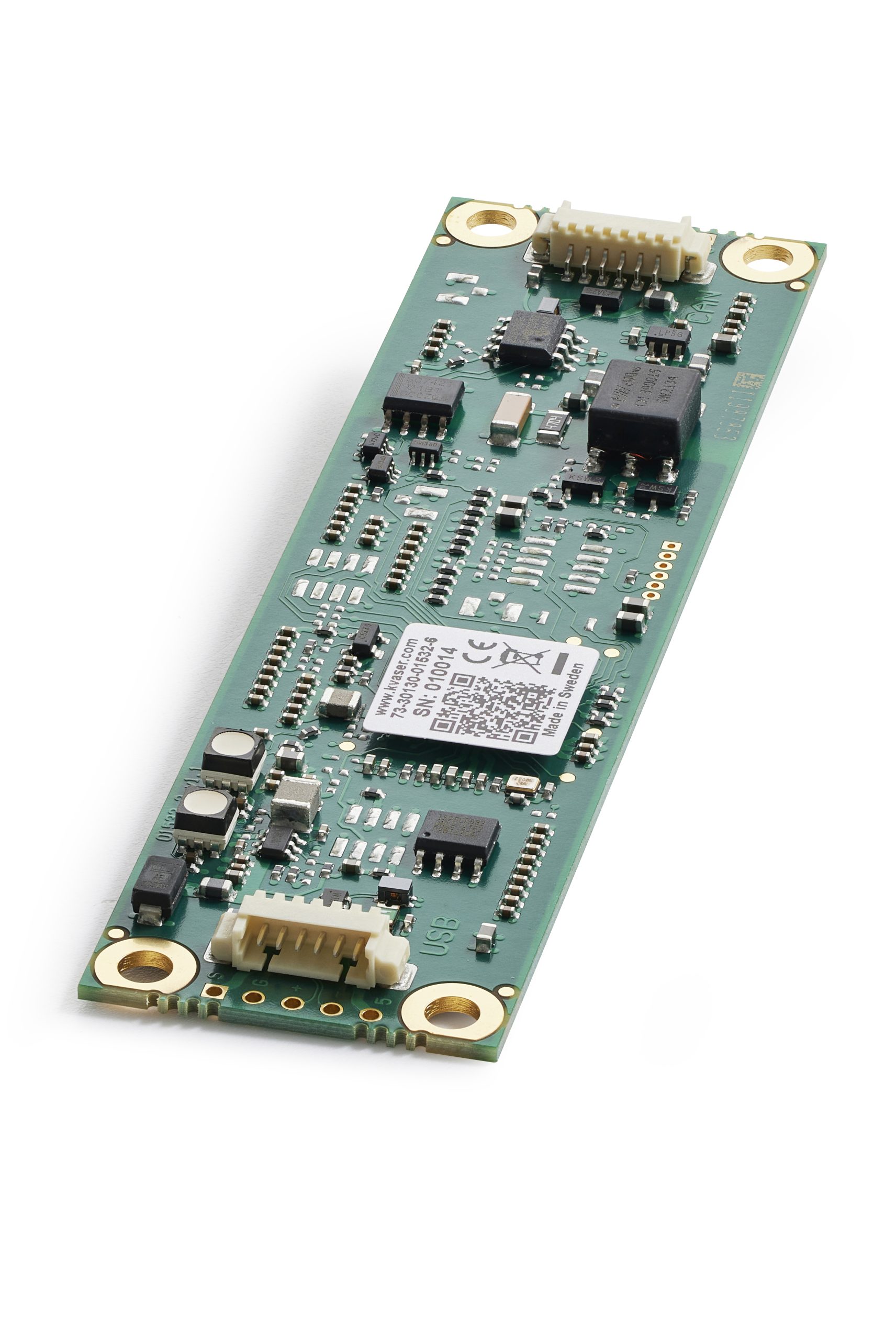

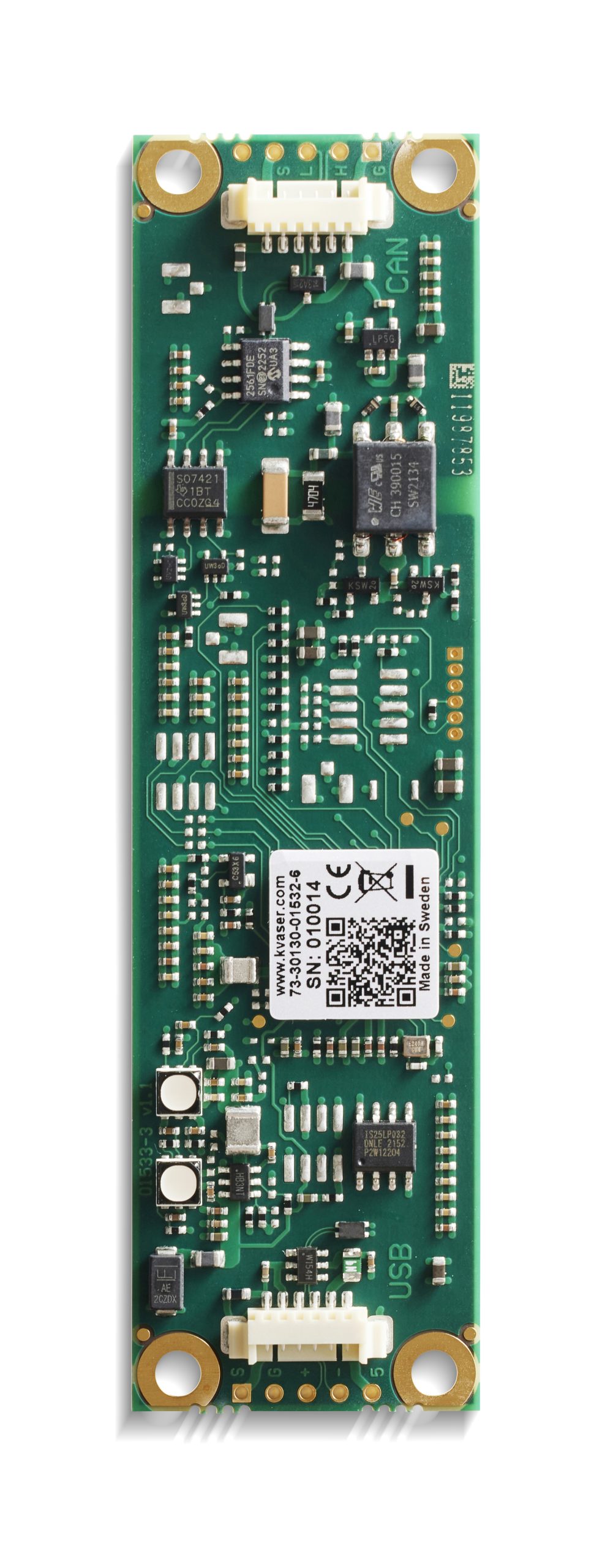

Kvaser Leaf v3 CB (01532-6) 是Kvaser广受欢迎的单通道、高速USB到CAN总线通讯仪Kvaser Leaf v3的电路板版本。该电路板的时间戳分精度为50 µS，支持从20 kbit/s到1 Mbit/s的宽 CAN比特率范围。报文速率大幅提升至20,000 msg/s。
Kvaser Leaf v3 CB在保持可靠、低成本CAN通讯卡行业标准的同时，还在支持CAN FD的基础上引入了一项重要功能。静默模式允许使用该通讯卡监听CAN总线而不进行传输。点击此处了解更多有关静默模式的信息。
对于希望使用Kvaser Leaf v3 CB直接替代Kvaser Leaf Light HS v2 CB (00733-8)的客户，Kvaser Leaf v3 CB保留了相同的尺寸、安装孔位置和LED位置。新的焊接选项可满足更换连接器的要求或自己组装PC的应用。
-
下载中心
-
产品描述
主要功能
- 通过USB “A”型连接器供电。
- 支持CAN FD，速率高达8 Mbit/s。
- 安装快速、简单，即插即用。
- 支持11位（CAN 2.0A）和29位（CAN 2.0B active）标识符。
- 支持静默模式，用于分析工具——无干扰地对总线进行监听。
- 20000 msg/s，每条都带有50µs分辨率的时间戳。
- 完全兼容使用Kvaser CANlib为其他Kvaser CAN硬件编写的应用程序。
- 支持SocketCAN。
- 支持同时使用多个Kvaser通讯卡。
- 完全兼容 J1939、CANopen、NMEA 2000®和 DeviceNet。由用户应用程序处理高层协议之间的转换。有关软件支持，请参阅我们的技术合作伙伴的产品以及Kvaser软件下载页面(www.kvaser.cn)。
-
技术参数
波特率20 - 1000kbps
CAN FD BitrateUp to 8 Mbit/s
类别Hardware, Interfaces
认证CE, RoHS
通道1
连接器MOLEX 6-PIN
错误帧生成否
电气隔离是
高度5 mm
接口类型USB
长度100 mm
消息每秒接收20000 mps
消息每秒发送20000 mps
系統Windows 10 (IA-32 and x86-64), Windows 11 (x86-64), Linux
静默模式是
工作温度范围-20 °C to 70 °C
Timestamp Resolution (µs)50 µs
重量10 g
-
